Изоляторы КСПКр 120-25/1,5-80; КСПКр 120-25/1,5-Д-80; КСПКр 120-25/1,5-К-80

Консольные изоляторы используются для крепления наклонного стержня изолированной консоли. Изоляторы модификации "Д" отличаются от изоляторов без модификации повышенной электрической прочностью внутренней изоляции. Изоляторы модификации "К" изготавливаются с исользованием стеклопластикового стержня устойчивого к кислотной коррозии. Применение кислотостойкого стеклопластикового стержня повышает надежность изоляторов за счет устойчивости к кислотной коррозии стержня в случаях разгерметизации защитной оболочки при актах вандализма или при неаккуратном обращении с изоляторами.

Консольные полимерные изоляторы для контактной сети железных дорог с длиной пути утечки 1,5 м для трубы консоли диаметром 80 мм

Наименование параметра КСПКр 120-25/1,5-80
КСПКр 120-25/1,5-Д-80
КСПКр 120-25/1,5-К-80
Номинальное рабочее напряжение, кВ 25
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее:
         - В горизонтальном положении
         - В вертикальном положении





200
140

Выдерживаемое напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее 40
Выдерживаемое напряжение грозовых импульсов, кВ, не менее 240
Механическая разрушающая сила при растяжении, кH, не менее 120
Разрушающий изгибающий момент, кНм, не менее 6,0
Длина пути утечки, м, не менее 1,5
Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более VII
Строительная высота, H, мм 795
Длина изоляционной части, L, мм 625
Масса, кг, не более 9.0
Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ1

Изоляторы соответствуют ТУ 3494-002-32943884-2019 и ГОСТ 30284

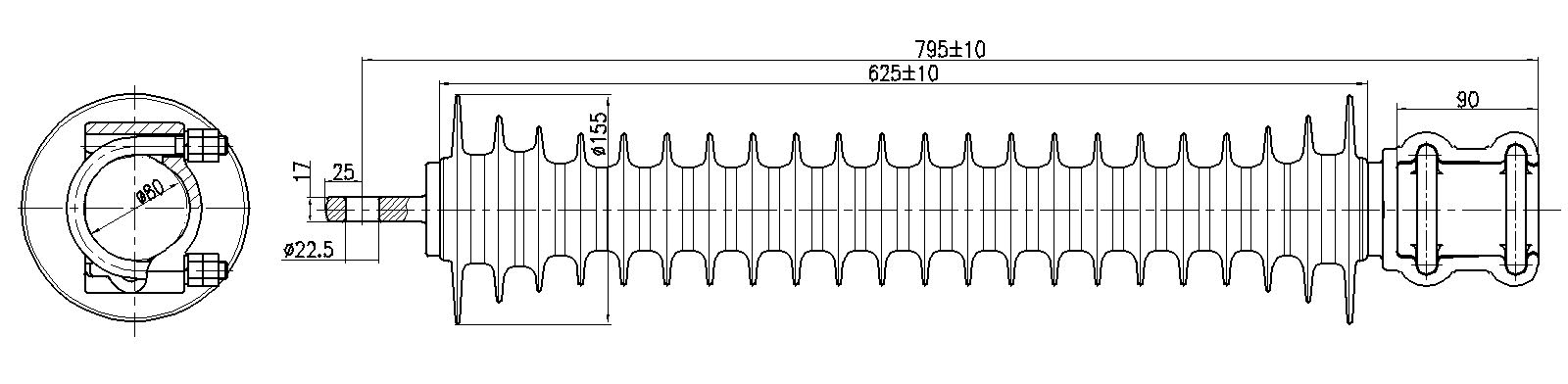

Примечание: НПО Изолятор постоянно работает над улучшением конструкции и повышением надежности изоляторов, в связи с чем, внешний вид защитной оболочки изолятора может отличаться от приведенного на рисунке, без изменения габаритных и присоединительных размеров изолятора.
