Изоляторы ПСПКр 120-3/0,6; ПСПКр 120-3/0,6-Д; ПСПКр 120-3/0,6-К

Подвесные изоляторы используются в подвесных узлах контактной сети. Изоляторы модификации "Д" отличаются от изоляторов без модификации повышенной электрической прочностью внутренней изоляции. Изоляторы модификации "К" изготавливаются с исользованием стеклопластикового стержня устойчивого к кислотной коррозии. Применение кислотостойкого стеклопластикового стержня повышает надежность изоляторов за счет устойчивости к кислотной коррозии стержня в случаях разгерметизации защитной оболочки при актах вандализма или при неаккуратном обращении с изоляторами.

Подвесные полимерные изоляторы для контактной сети железных дорог с длиной пути утечки 0,6 м класса механической прочности 120 кН

Наименование параметра

ПСПКр 120-3/0,6-ГУ
​ПСПКр 120-3/0,6-ГП
ПСПКр 120-3/0,6-Д-ГУ
ПСПКр 120-3/0,6-Д-ГП
ПСПКр 120-3/0,6-К-ГУ

ПСПКр 120-3/0,6-К-ГП

Номинальное рабочее напряжение, кВ 3
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее:
       - В горизонтальном положении
       - В вертикальном положении
70
50
Выдерживаемое напряжение промышленной частоты загрязненного и увлажненного изолятора, кВ, не менее 15
Выдерживаемое напряжение грозовых импульсов, кВ, не менее



125
Механическая разрушающая сила при растяжении, кH, не менее

Удалить строки

120
Длина пути утечки, м, не менее 0,6
Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более VII

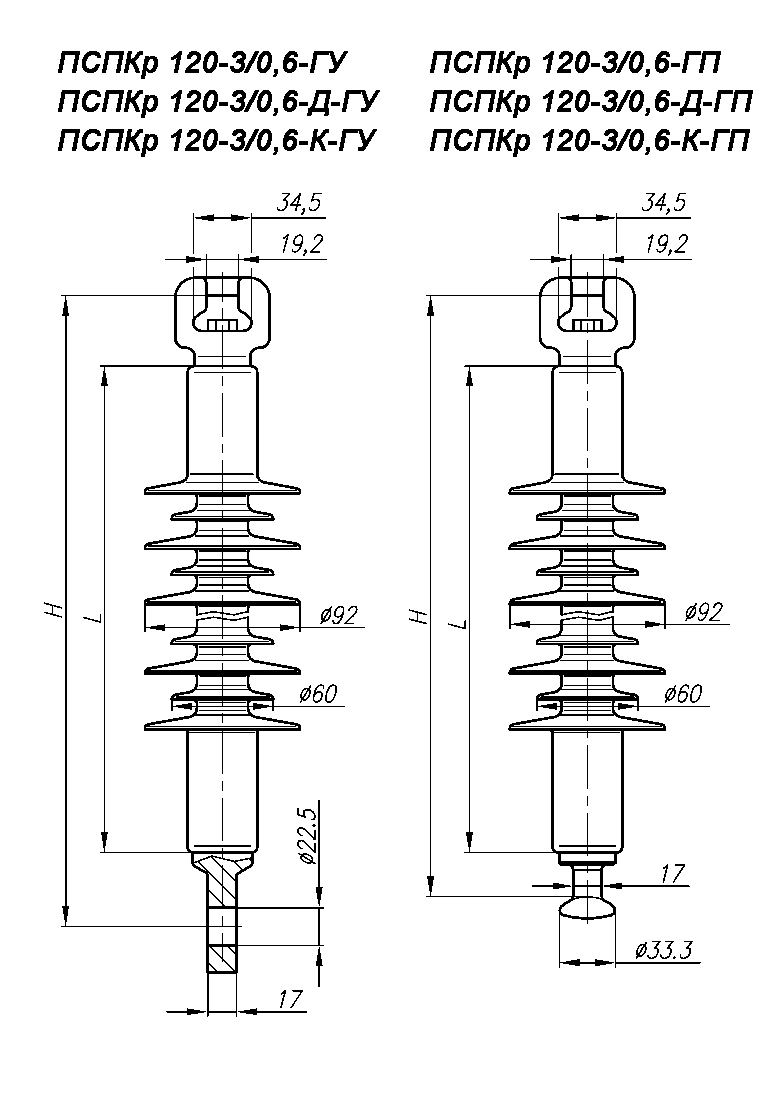

Строительная высота, H, мм 350
Длина изоляционной части, L, мм 270
Масса, кг, не более 2,2
Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ1

Изоляторы соответствуют ТУ 3494-009-54276425-2004 и ГОСТ 30284
