Изоляторы типа ЛК 120/220-II, ЛКК 120/220-II, ЛК 120/220-III, ЛКК 120/220-III, ЛК 120/220-IV, ЛКК 120/220-IV

Линейные подвесные стержневые полимерные изоляторы типов ЛК 120/220 и ЛКК 120/220 предназначены для изоляции и крепления проводов воздушных линий электропередачи и ошиновки распределительных устройств электростанций и подстанций переменного тока напряжением до 220 кВ.  Изоляторы могут использоваться как в поддерживающих, так и в натяжных изолирующих подвесках. Для использования изоляторов в натяжных изолирующих подвесках рекомендуется выбирать изоляторы  на одну степень загрязнения по ГОСТ 9920 выше, чем для поддерживающих изолирующих подвесок согласно п. 1.9.13 и п. 1.9.50 ПУЭ-7. Изоляторы типа ЛКК – устойчивые к кислотной коррозии – изготавливаются с использованием стеклопластикового стержня типа ECR , применяемого для предотвращения разрушения изоляторов из-за кислотной коррозии стержня в случаях разгерметизации защитной оболочки при актах вандализма или неаккуратном обращении с изоляторами. Таким образом, изоляторы типа ЛКК обладают повышенной устойчивостью к актам вандализма и, соответственно, - более высокой надежностью.

Линейные подвесные стержневые изоляторы на напряжение 220 кВ класса 120 кН типа ЛК и ЛКК - устойчивые к кислотной коррозии

Наименование параметра

ЛК 120/220-II
ЛКК 120/220-II

ЛК 120/220-III
ЛКК 120/220-III

ЛК 120/220-IV
ЛКК 120/220-IV

Номинальное рабочее напряжение, кВ

220

Наибольшее рабочее напряжение, кВ

252

Механическая разрушающая сила при растяжении, кН, не менее

120

Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее

650

700

800

Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее

620

670

750

50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, кВ, не менее

260

260

260

Выдерживаемое напряжение грозовых импульсов, кВ, не менее

1070

1100

1200

Строительная длина, Н, мм

2120

2270

2760

Изоляционный промежуток, L, мм

1842

1980

2470

Длина пути утечки, мм, не менее

5910

6300

7900

Степень загрязнения по ГОСТ 9920 (СЗ), не более

II

III

IV

Масса, кг, не более

6,6

7,2

8,9

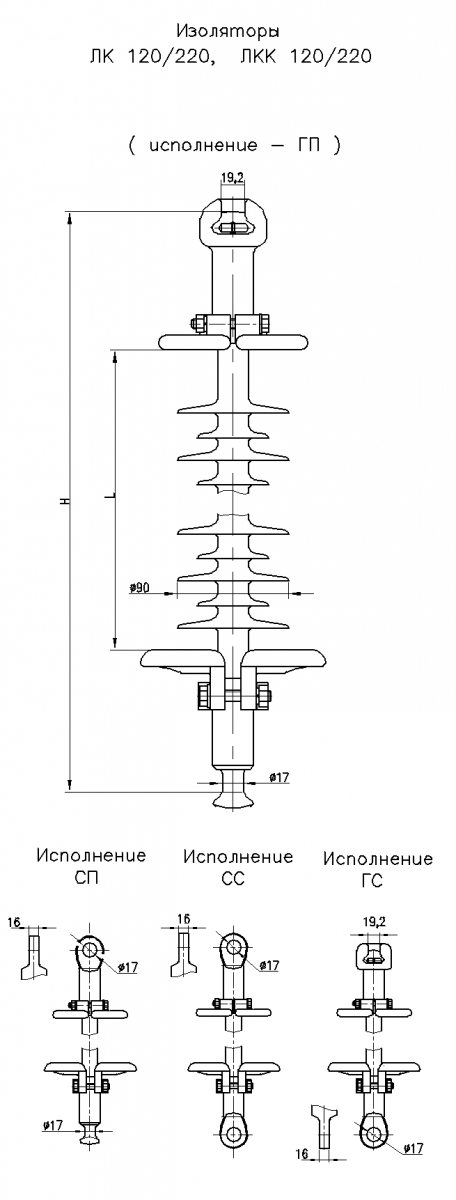

Изоляторы выпускаются в четырех исполнениях по типам применяемых оконцевателей: СП, ГП, ГС, СС. По специальному заказу возможны другие исполнения оконцевателей.

Изоляторы соответствуют ТУ 3494-012-54276425-2003, ГОСТ 28856, ГОСТ Р 55189, МЭК 61109, СТО 34.01-1.3-016-2017

Пример условного обозначения изолятора:

ЛКК 120/220-III-ГП - изолятор линейный стержневой полимерный с защитной оболочкой из кремнийорганической резины, устойчивый к кислотной коррозии, на нормированную разрушающую нагрузку на растяжение 120 кН, на напряжение 220 кВ, для эксплуатации в районах со степенью загрязнения по ГОСТ 9920 до III включительно, имеющий верхний оконцеватель типа "Гнездо", а нижний - "Пестик"
