Изоляторы ОСК 20-20-3 УХЛ1

Опорные стержневыей полимерные изоляторы наружной установки с кремнийорганической защитной оболочкой типа ОСК 20-20-3 УХЛ1 предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций переменного тока напряжением до 20 кВ. В качестве элемента, воспринимающего механические нагрузки, в изоляторах используется высокопрочный стеклопластиковый стержень, соизмеримый по прочности с легированными конструкционными сталями. Высокая гидрофобность поверхности цельнолитой защитной оболочки из кремнийорганической резины (силикона) практически в любых условиях загрязнения  обеспечивает низкие токи утечки (на 1 - 2 порядка ниже, чем у фарфоровых изоляторов), что, в свою очередь, повышает разрядные характеристики и положительным образом влияет на энергосбережение. Изоляторы имеют несколько исполнений по строительной высоте и присоединительным размерам фланцев. По согласованию с заказчиком возможны другие исполнения изоляторов по присоединителным размерам.

Опорные стержневые полимерные изоляторы на напряжение 20 кВ  типа ОСК 20-20-3 УХЛ1

Наименование параметра Значение параметра
Номинальное рабочее напряжение, кВ 20
Наибольшее рабочее напряжение, кВ 24
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее 65
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее 50
50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее 26
Выдерживаемое напряжение грозовых импульсов, кВ, не менее 125
Минимальная разрушающая сила на изгиб, кH 20
Минимальный разрушающий крутящий момент, кHм 1,0
Минимальная разрушающая сила при растяжении, кН 80
Минимальная разрушающая сила при сжатии, кН 200
Степень загрязнения по ГОСТ 9920, СЗ III
Масса, кг, не более 8,6

Изоляторы соответствуют ТУ 3494-015-54276425-2005 и ГОСТ Р 52082

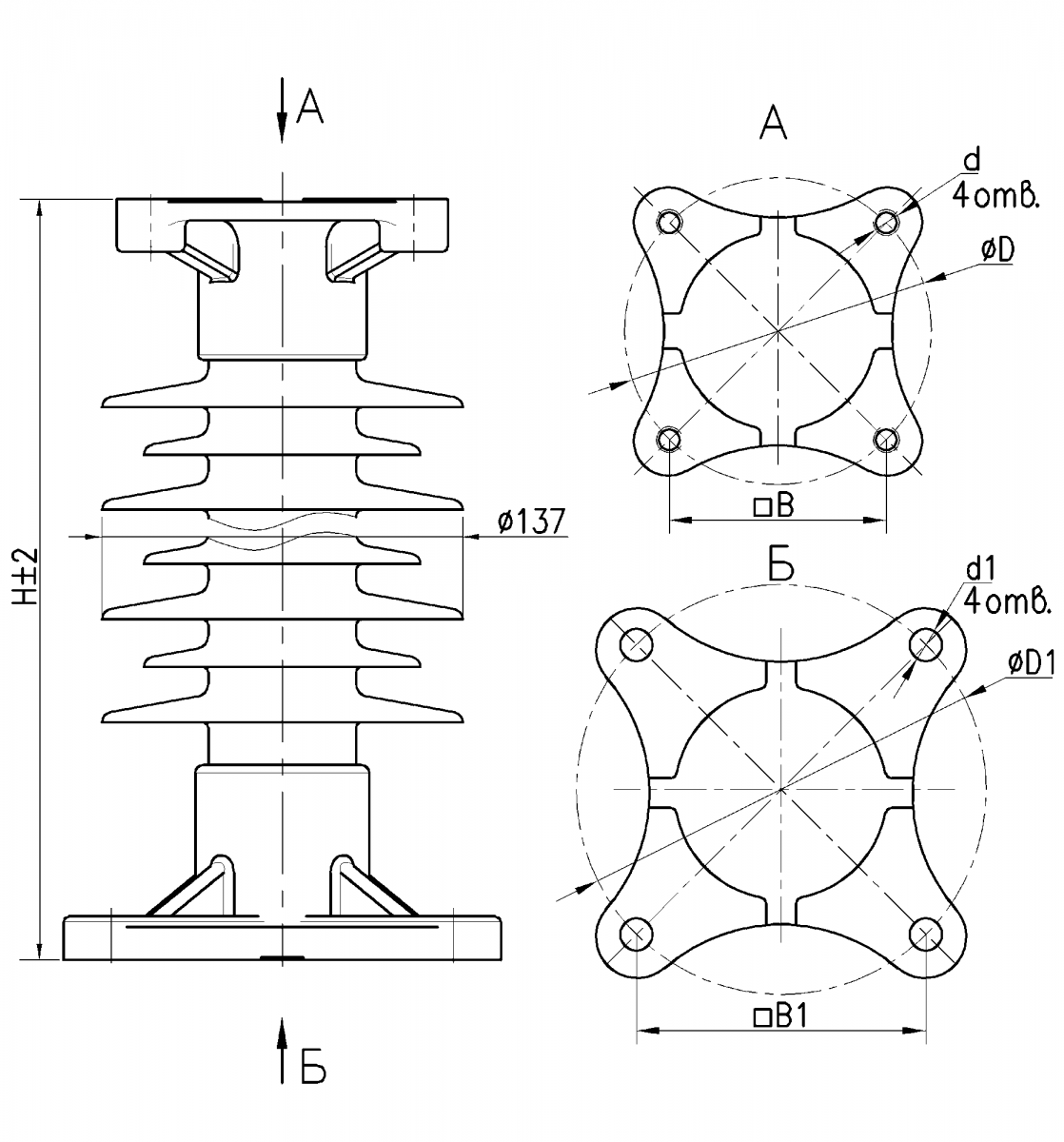

Присоединительные размеры изоляторов

Обозначение изолятора

Н,
мм

Длина пути утечки, мм

Верхний фланец

Нижний фланец

D, мм

В, мм

d, мм

D1, мм

В1, мм

d1, мм

ОСК 20-20-3 УХЛ1

355

780

Ф140

-

М12

- □160

Ф18

ОСК 20-20-Н-3 УХЛ1

355

780

Ф140

-

М12

- □140

Ф18

ОСК 20-20-Т1-3 УХЛ1

355

775

- □160

М16

- □160

М16

ОСК 20-20-Т2-3 УХЛ1

355

775

- □160

Ф18

- □160

Ф18

ОСК 20-20-Т-3 УХЛ1

360

780

- □160

ф18

- □160

Ф18

ОСК 20-20-Т3-3 УХЛ1

360

780

Ф200

-

Ф18

ф200

-

Ф18

ОСК 20-20-Б-3 УХЛ1

323

730

Ф127

-

Ф13

Ф127

-

ф13
