Шинные опоры жесткой ошиновки типа ШОСК 20-Г предназначены для изоляции и крепления прямоугольных шин с горизонтальным расположением плоскости шин в распределительных устройствах электрических станций и подстанций на номинальное напряжение до 20 кВ. В качестве изоляторов в шинных опорах применяются опорные стержневые изоляторы с цельнолитой кремнийорганической защитной оболочкой типа ОСК 20. Шинодержатели шинных опор выполнены из алюминиевого сплава. Конструкция шинодержателей позволяет закреплять шины как жестко так и свободно. Применение шинных опор типа ШОСК позволяет избежать ошибок при подборе соответствующих изоляторов и шинодержателей. Приведенные на рисунках присоединительные размеры шинных опор являются рекомендуемыми с целью унификации и могут быть изменены по запросу в случае необходимости.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ШИННЫХ ОПОР ЖЕСТКОЙ ОШИНОВКИ НА НАПРЯЖЕНИЕ 20 кВ
|
Наименование параметра |
значение |
|
Номинальное напряжение, кВ |
20 |
|
Наибольшее рабочее напряжение, кВ |
24 |
|
Испытательное напряжение полного грозового импульса, кВ |
125 |
|
Испытательное переменное кратковременное напряжение в сухом состоянии, кВ |
65 |
|
Испытательное переменное кратковременное напряжение под дождем, кВ |
50 |
|
Уровень радиопомех, дБ, не более |
54 |
|
Нормированная механическая разрушающая сила на изгиб, на уровне верхнего фланца, кН, не менее: |
16 |
|
Механическая разрушающая сила при сжатии, кН, не менее |
150 |
|
Максимальная масса закрепляемых шин или узлов аппаратов с учетом гололеда по условию обеспечения сейсмостойкости 9 баллов, кг * |
350 |
|
Степень загрязнения по ГОСТ 9920 и ПУЭ - 7 |
2 |
|
Сейсмостойкость с максимальной нагрузкой от веса проводов и узлов аппаратов по шкале MSK-64, баллов, не менее * |
9 |
|
Материал применяемых шин в стандартной комплектации Материал применяемых шин по согласованию ** |
Алюминий медь |
Примечания:
*) Более подробную информацию о сейсмостойкости шинных опор при различных массах закрепленных элементов электроустановки можно посмотреть по ссылке
**) Обозначение шинных опор, предназначенных для крепления медных шин содержит индекс "М" после обозначения степени загрязнения, например, ШОСК 20-1-Г60-2-М УХЛ1. Все шинные опоры, приведенные в таблице , могут изготавливаться в исполнении для крепления медных шин.

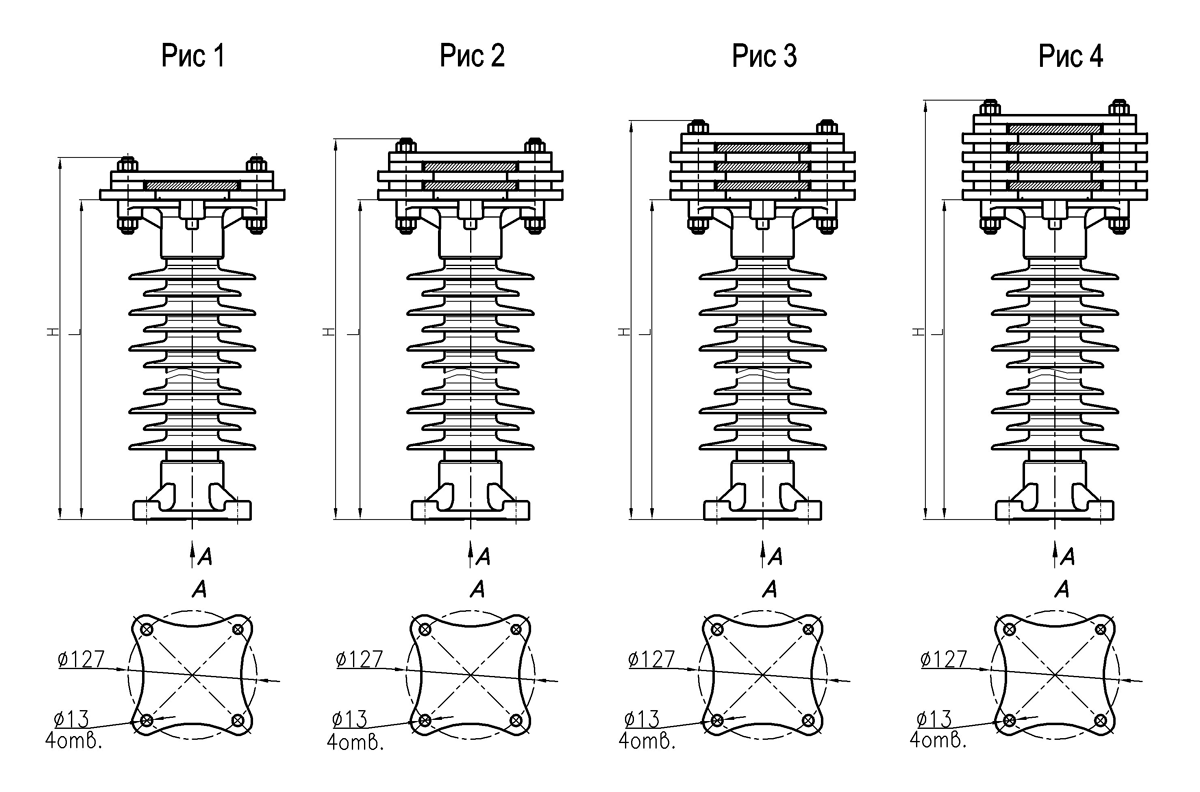

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ШИННЫХ ОПОР ЖЕСТКОЙ ОШИНОВКИ С ГОРИЗОНТАЛЬНЫМИ ПЛОСКИМИ ШИНАМИ НА НАПРЯЖЕНИЕ 20 кВ
|
Марка шинной опоры жесткой ошиновки |
Кол-во шин |
Ширина шин, мм |
Н, мм |
L, мм |
Длина пути утечки, мм |
Рис. |
|
ШОСК 20-1-Г60-2 УХЛ1 |
1 |
60 |
392 |
354 |
860 |
1 |
|
ШОСК 20-1-Г80-2 УХЛ1 |
1 |
80 |
396 |
354 |
860 |
1 |
|
ШОСК 20-1-Г100-2 УХЛ1 |
1 |
100 |
400 |
354 |
860 |
1 |
|
ШОСК 20-1-Г120-2 УХЛ1 |
1 |
120 |
402 |
354 |
860 |
1 |
|
ШОСК 20-2-Г60-2 УХЛ1 |
2 |
60 |
402 |
354 |
860 |
2 |
|
ШОСК 20-2-Г80-2 УХЛ1 |
2 |
80 |
406 |
354 |
860 |
2 |
|
ШОСК 20-2-Г100-2 УХЛ1 |
2 |
100 |
410 |
354 |
860 |
2 |
|
ШОСК 20-2-Г120-2 УХЛ1 |
2 |
120 |
422 |
354 |
860 |
2 |
|
ШОСК 20-3-Г60-2 УХЛ1 |
3 |
60 |
432 |
354 |
860 |
3 |
|
ШОСК 20-3-Г80-2 УХЛ1 |
3 |
80 |
436 |
354 |
860 |
3 |
|
ШОСК 20-3-Г100-2 УХЛ1 |
3 |
100 |
440 |
354 |
860 |
3 |
|
ШОСК 20-3-Г120-2 УХЛ1 |
3 |
120 |
442 |
354 |
860 |
3 |
|
ШОСК 20-4-Г60-2 УХЛ1 |
4 |
60 |
452 |
354 |
550 |
4 |
|
ШОСК 20-4-Г80-2 УХЛ1 |
4 |
80 |
456 |
354 |
860 |
4 |
|
ШОСК 20-4-Г100-2 УХЛ1 |
4 |
100 |
460 |
354 |
860 |
4 |
|
ШОСК 20-4-Г120-2 УХЛ1 |
4 |
120 |
462 |
354 |
860 |
4 |
Толщина шин, указанных в таблице, 10 мм. В случае применения шин с другой толщиной необходимо сообщить об этом поставщику для подбора соответствующего шинодержателя.
Шинные опоры соответствуют требованиям технических условий ТУ 3494-026-54276425-2014
