Натяжные стержневые полимерные изоляторы повышенной надежности для контактной сети трамвая и троллейбуса типа НСК 51/800-VII-3
Высокая надежность и долговечность полимерных изоляторов для контактной сети трамвая и троллейбуса достигнута за счет использования материалов и технологий, применяемых при производстве полимерных изоляторов для высоких классов напряжений. В качестве элемента, воспринимающего механические нагрузки используется высокопрочный стеклопластиковый стержень, соизмеримый по прочности с легированными конструкционными сталями. Высокая гидрофобность поверхности защитной оболочки из кремнийорганической резины (силикона) практически в любых условиях загрязнения обеспечивает низкие токи утечки (на 1 - 2 порядка ниже, чем у традиционных изоляторов), что, в свою очередь, повышает электробезопасность контактной сети, снижает электрохимическую коррозию металлических элементов контактной сети и положительным образом влияет на энергосбережение. Оконцеватели изоляторов изготовлены из оцинкованной стали с толщиной покрытия более 80 мкм, обеспечивающей защиту от коррозии на срок более 30 лет. По специальному заказу могут изготавливаться изоляторы с оконцевателями из нержавеющей стали.
Изоляторы НСК 51/800-VII-3 являются универсальными по назначению - могут использоваться в качестве натяжных и подвесных изоляторов.
| Наименование параметра | значение | |
| Максимальное рабочее напряжение постоянного тока, В | 800 | |
| Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее | 5 | |
| Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее | 3 | |
| Выдерживаемое напряжение промышленной частоты в загрязненном и увлажненном состоянии при удельной поверхностной проводимости 50 мкСм, кВ, не менее | 1 | |
| Механическая разрушающая сила при растяжении, кH, не менее | 51 | |
| Разрушающий крутящий момент, Hм, не менее | 120 | |
| Выдерживаемая энергия удара, Дж, не менее | 200 | |
| Трекингоэрозионная стойкость, час, не менее | 500 | |
| Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более | VII | |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 | |
Изоляторы соответствуют ТУ 3494-003-48920589-99 и ГОСТ Р 51728

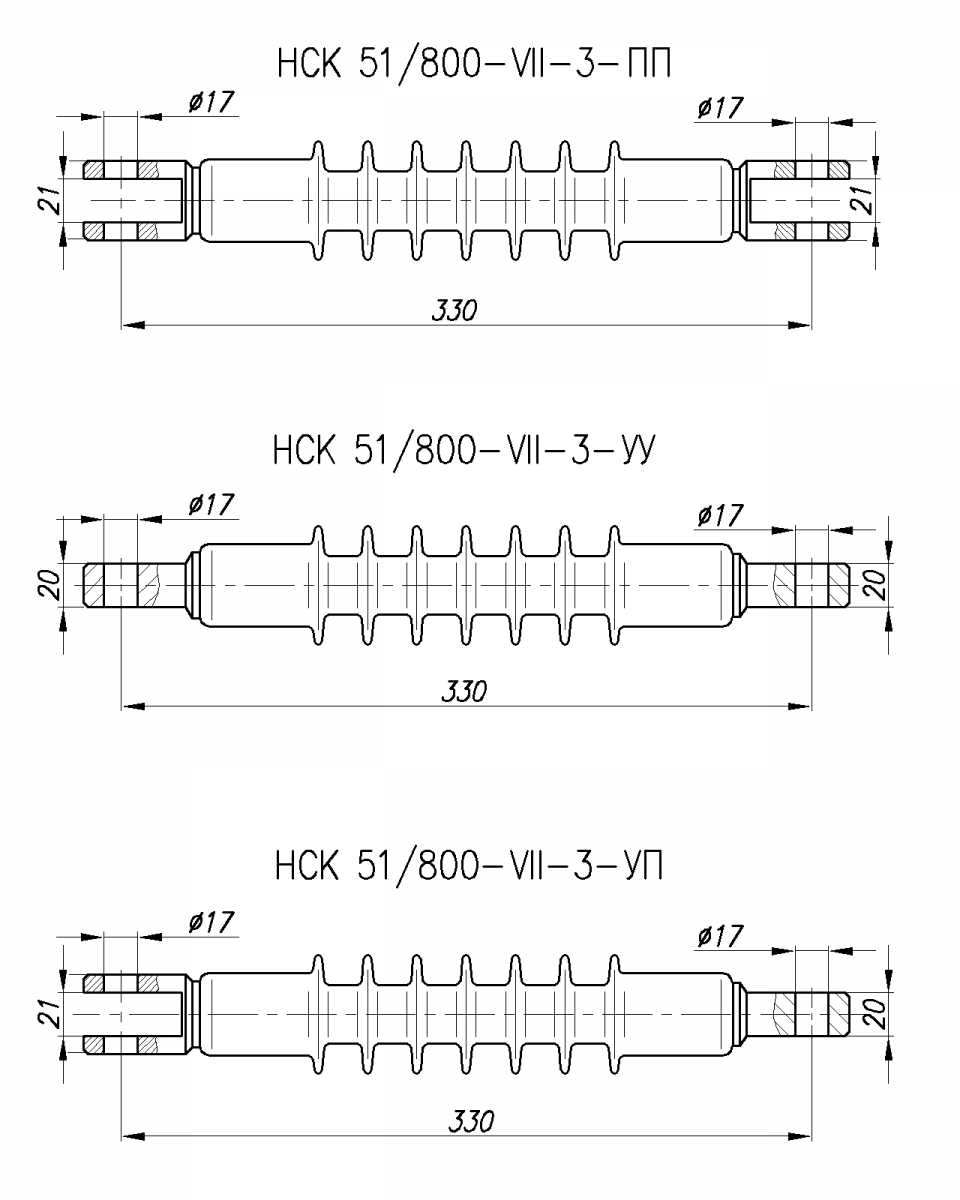

Пример условного обозначения изолятора:
НСК 51/800-VII-3-УП изолятор натяжной стержневой c кремнийорганической защитной оболочкой, на класс механической нагрузки 51 кН, на максимальное напряжение 800 В, для эксплуатации в районах до VII степени загрязнения атмосферы, 3-го исполнения по строительной длине, имеющий с одной стороны оконцеватель типа "Ушко", с другой - "Проушина"
