Проходные изоляторы 10 кВ на ток 630 А и 1000 А

Проходные полимерные изоляторы на 10 кВ типа: ИПК 10/630-IV/II-А УХЛ1,  ИПК 10/630-IV/II-Б УХЛ1,  ИПК 10/1000-IV/II-А УХЛ1,  ИПК 10/1000-IV/II-Б УХЛ1

Проходные изоляторы применяются при переходе токопроводов сквозь стены зданий и сооружений или для ввода напряжения внутрь корпусов электрических аппаратов.

Изоляторы обычного исполнения изготовлены с применением алюминиевых шин. В изоляторах модификации "М" применяются медные шины с покрытием "Олово - Висмут". По согласованию с заказчиком размеры шин и присоединительных отверстий могут быть изменены.

ПАРАМЕТРЫ ИЗОЛЯТОРОВ

Тип изолятора

Материал шин

Номинальное напряжение, кВ

Номинальный ток, А

Минимальное разрушающее усилие на изгиб, кН

Длина пути утечки сторон изолятора, мм

№ рисунка

Масса,

кг

ИПК 10/630-IV/II-А УХЛ1

Алюминий

10

630

8

420/300

3

5,7

ИПК 10/630-IV/II-АМ УХЛ1 Медь с покрытием 10 630 8 420/300 3 6,8

ИПК 10/630-IV/II-Б УХЛ1

Алюминий

10

630

8

420/300

1

5,7

ИПК 10/630-IV/II-БМ УХЛ1 Медь с покрытием 10 630 8 420/300 1 6,8

ИПК 10/1000-IV/II-А УХЛ1

Алюминий 10 1000 8 420/300 4 5,7
ИПК 10/1000-IV/II-АМ УХЛ1 Медь с покрытием 10 1000 8 420/300 4 7,8

ИПК 10/1000-IV/II-Б УХЛ1

Алюминий

10

1000

8

420/300

2

5,7

ИПК 10/1000-IV/II-БМ УХЛ1 Медь с покрытием 10 1000 8 420/300 2 7,8

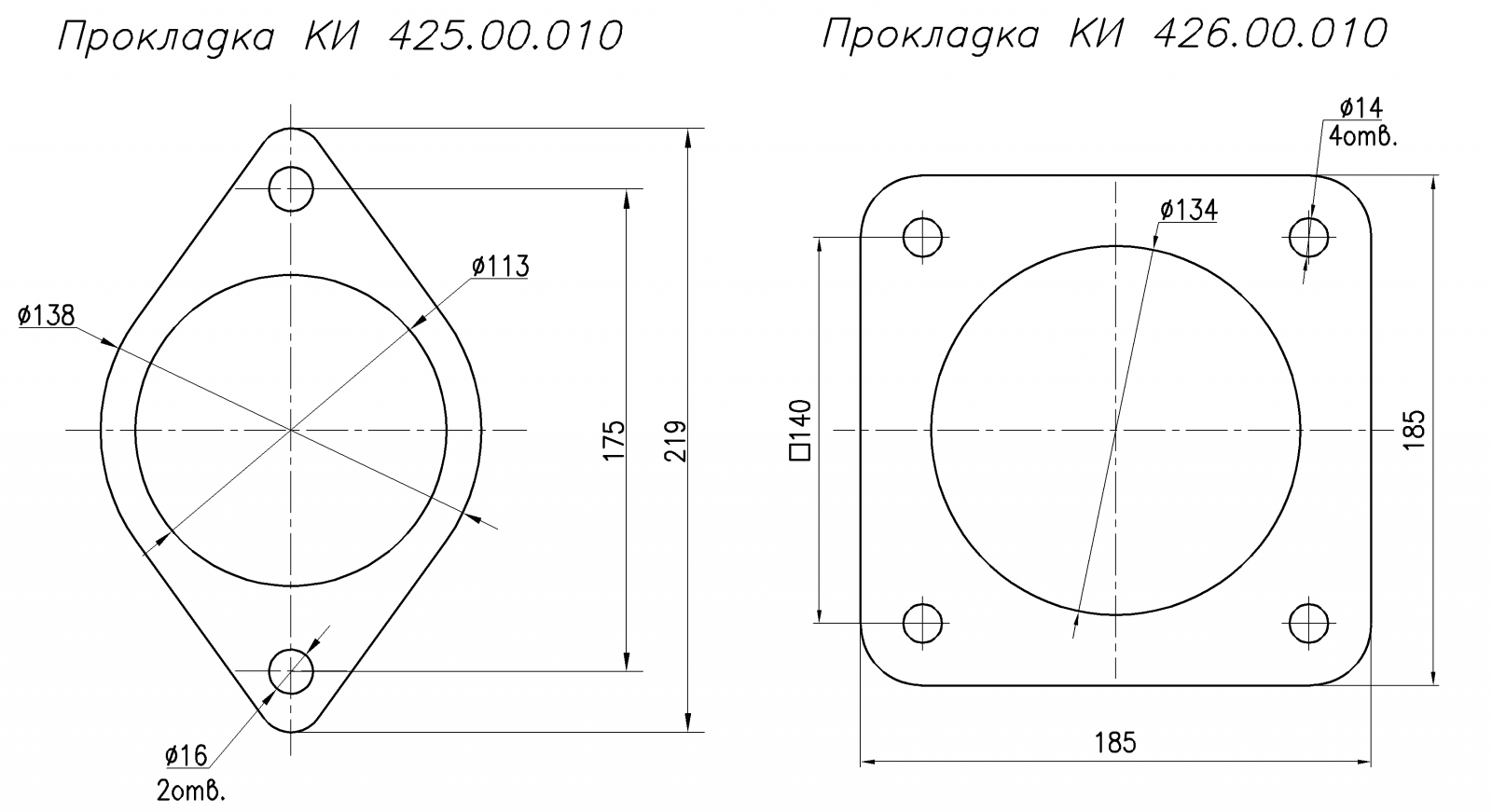

Изоляторы соответствуют ТУ 3494-022-54276425-2010
