Опорный изолятор на напряжение 20 кВ типа ОСК 50-20 УХЛ2

Опорный стержневой полимерный изолятор внутренней установки типа ОСК 50-20 УХЛ2 предназначен для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах внутренней установки. Изоляторы изготовлены по технологии, применяемой для изоляторов наружной установки: металлические фланцы опрессованы на силовом элементе - высокопрочном стеклопластиковом стержне, соизмеримом по прочности с легированными сталями; поверх стержня и фланцев нанесена цельнолитая трекингостойкая защитная кремнийорганическая (силиконовая) оболочка, обладающая высокой гидрофобностью поверхности практически в любых условиях загрязнения.  Изоляторы ОСК 50-20 УХЛ2  являются самыми прочными из линейки изоляторов на напряжение 20 кВ и применяются для крепления шин с высокой токовой нагрузкой, например, коробчатых. По согласованию с заказчиком возможно изготовление изоляторов с другими присоединительными размерами отверстий во фланцах.

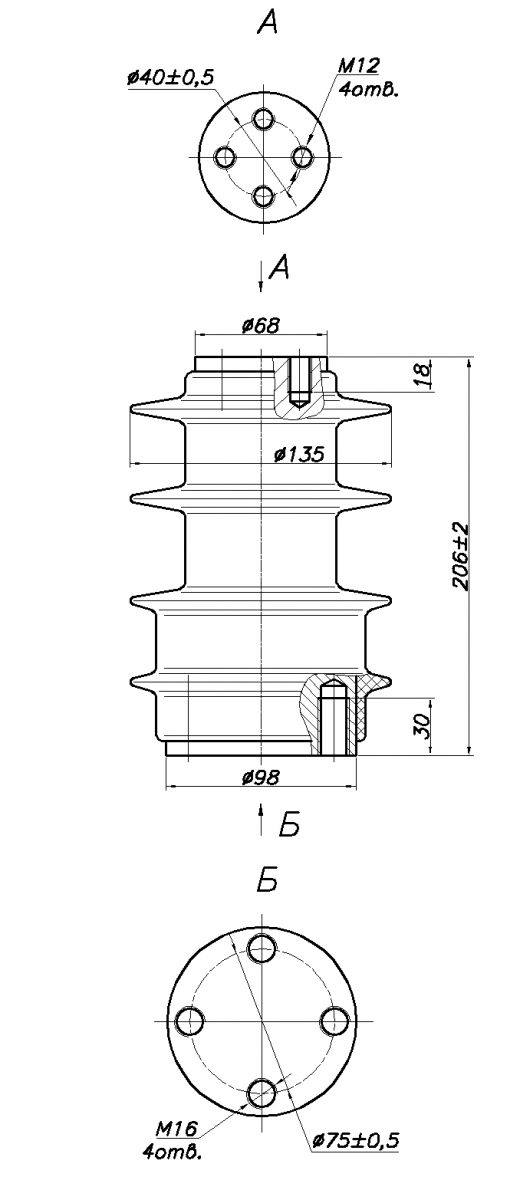

Опорный стержневой полимерный изолятор внутренней установки на напряжение 20кВ типа ОСК 50-20 УХЛ2

наименование параметра значение параметра
Номинальное рабочее напряжение, кВ 20
Наибольшее рабочее напряжение, кВ 24
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее 65
Выдерживаемое напряжение грозовых импульсов, кВ, не менее 125
Механическая разрушающая сила на изгиб, кH, не менее 50
Механическая разрушающая сила при растяжении, кH, не менее 50
Механическая разрушающая сила при сжатии, кH, не менее 800
Механическая разрушающий крутящий момент, кHм, не менее 1,0
Длина пути утечки, мм, не менее 330
Масса, кг, не более 6,7

Изоляторы соответствуют ТУ 3494-014-54276425-2005
