Натяжные птицезащищенные изоляторы типа ЛКПн 70/10-IV, ЛКПн 120/10-IV, ЛКПн 70/20-IV, ЛКПн 120/20-IV, ЛКПн 70/35-IV, ЛКПн 120/35-IV

Согласно стандарта ПАО "Россети" СТО 34.01-2.2-010-2015 «Птицезащитные устройства для воздушных линий электропередачи и открытых распределительных устройств подстанций. Общие технические требования», безопасный для птиц изоляционный промежуток горизонтально эксплуатируемых изоляционных конструкций должен быть не менее 700 мм. Натяжные линейные птицезащищенные изоляторы типа ЛКПн применяемые на ВЛ 6 - 35 кВ и имеют изоляционные промежутки более 700 мм.  Применение изоляторов ЛКПн позволяет исключить использование специальных птицезащитных устройств типа изоляционных кожухов для натяжных зажимов.  Благодаря увеличенным изоляционным промежуткам изоляторы имеют повышенные разрядные характеристики как в чистом, так и в загрязненном состоянии, что не  достижимо в случае применения обычных изоляторов в комплекте с защитными кожухами для натяжных зажимов. Изоляторы типа ЛКПн также как и изоляторы типа ЛКК  изготавливаются с использованием стеклопластикового стержня типа ECR , применяемого для предотвращения разрушения изоляторов из-за кислотной коррозии стержня в случаях разгерметизации защитной оболочки при актах вандализма или неаккуратном обращении с изоляторами. Таким образом, изоляторы типа ЛКПн обладают повышенной устойчивостью к актам вандализма и, соответственно, - более высокой надежностью.

Линейные натяжные стержневые полимерные птицезащищенные изоляторы типа ЛКПн на напряжение 10 кВ,  20 кВ,  35 кВ

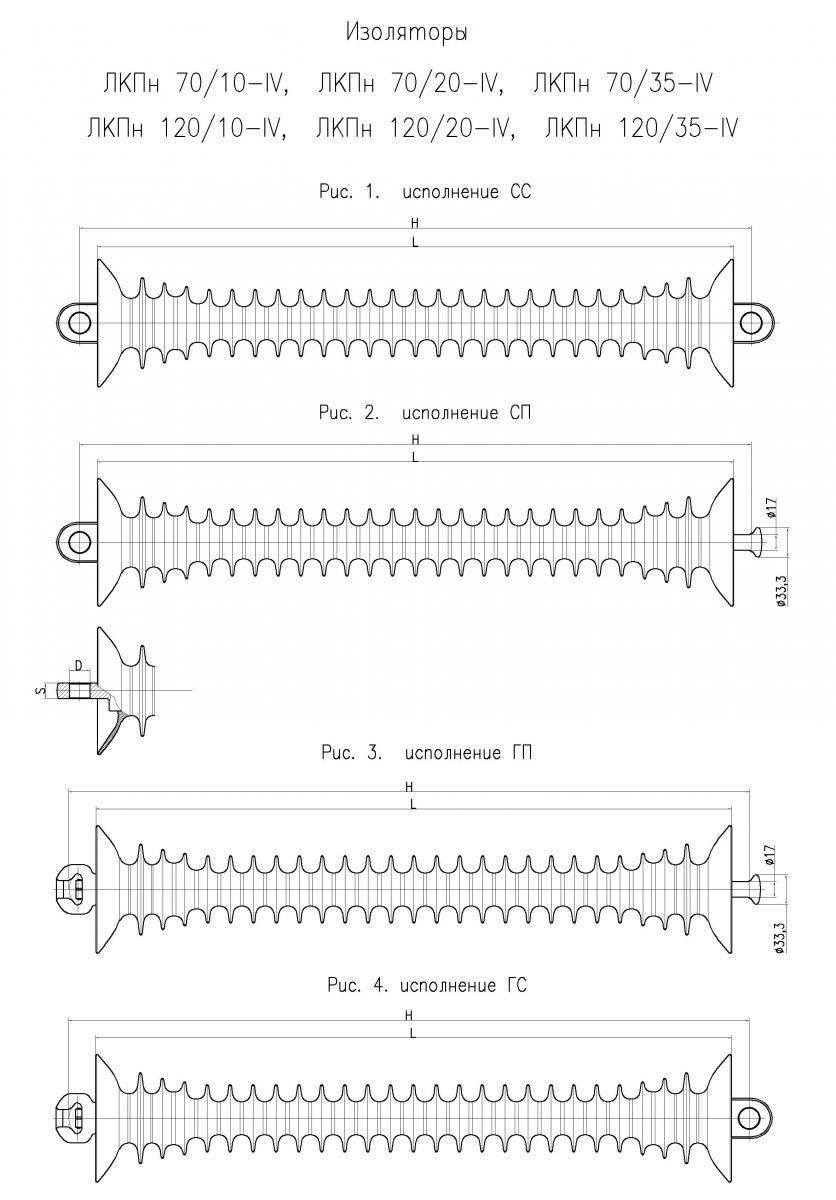

Нятяжные птицезащищенные изоляторы

Наименование параметра

ЛКПн 70/10-IV

ЛКПн 70/20-IV

ЛКПн 120/10-IV

ЛКПн 120/20-IV

ЛКПн 70/35-IV

ЛКПн 120/35-IV

Номинальное рабочее напряжение, кВ

6 ÷ 20

6 ÷ 20

35

35

Наибольшее рабочее напряжение, кВ

35

35

40,5

40,5

Выдерживаемое напряжение промышленной частоты в сухом состоянии и под дождем, кВ, не менее

180

180

220

220

Выдерживаемое напряжение промышленной частоты загрязненного и увлажненного изолятора, кВ, не менее

70

70

90

90

Выдерживаемое напряжение грозовых импульсов, кВ, не менее

360

360

420

420

Механическая разрушающая сила при растяжении, кН, не менее

70

120

70

120

Строительная длина, Н, мм

733

733

833

833

Изоляционный промежуток, L, мм

700

700

800

800

Длина пути утечки, мм, не менее

1300

1300

1500

1500

Диаметр отверстия в ушке, D, мм 17+1,3 23+1,3 17+1,3 23+1,3
Толщина ушка, S, мм 16-1,1 22-1,3 16-1,1 22-1,3

Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более

IV

IV

IV

IV

Масса, кг, не более

4,2

4,2

4,5

4,5

Изоляторы соответствуют ТУ 3494-006-54276425-2003 и ГОСТ Р 55189-2012
