Изоляторы НСПКр 120-3/08-П, НСПКр 120-3/08-Э, НСПКр 160-3/0,8-П, НСПКр 160-3/0,8-Э

Натяжные стержневые полимерные птицезащищенные изоляторы модификации  "П" и птицезащищенные изоляторы с повышенной электрической прочностью модификации "Э" используются в натяжных узлах контактной сети железных дорог. Увеличенная верхняя юбка защищает изолятор от загрязнения пометом, а в совокупности с увеличенной нижней юбкой создает наибольший разрядный промежуток по сравнению с другими натяжными изоляторами с такой же длиной пути утечки. Также, увеличенный изоляционный промежуток обеспечивает более высокие разрядные характеристики  по сравнению с обычными изоляторами, что снижает вероятность перекрытий не только по вине птиц, но и из-за загрязнений или грозы. Птицезащищенные изоляторы изготавливаются с использованием стеклопластикового стержня устойчивого к кислотной коррозии. Применение кислотостойкого стеклопластикового стержня повышает надежность изоляторов за счет устойчивости к кислотной коррозии стержня в случаях разгерметизации защитной оболочки при актах вандализма или при неаккуратном обращении с изоляторами. На текущий момент птицезащищенные изоляторы являются наиболее надежными изоляторами контактной сети железных дорог.

Натяжные птицезащищенные изоляторы для контактной сети железных дорог постоянного тока напряжением 3 кВ

Наименование параметра

НСПКр 120-3/0,8-П

НСПКр 120-3/0,8-Э

НСПКр 160-3/0,8-П

НСПКр 160-3/0,8-Э

Номинальное рабочее напряжение постоянного тока, кВ 3
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее:
         - В горизонтальном положении
         - В вертикальном положении
70
50
Выдерживаемое напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее 20
Выдерживаемое напряжение грозовых импульсов, кВ, не менее 140
Механическая разрушающая сила при растяжении, кH, не менее 120 160
Длина пути утечки, м, не менее 0,8
Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более VII

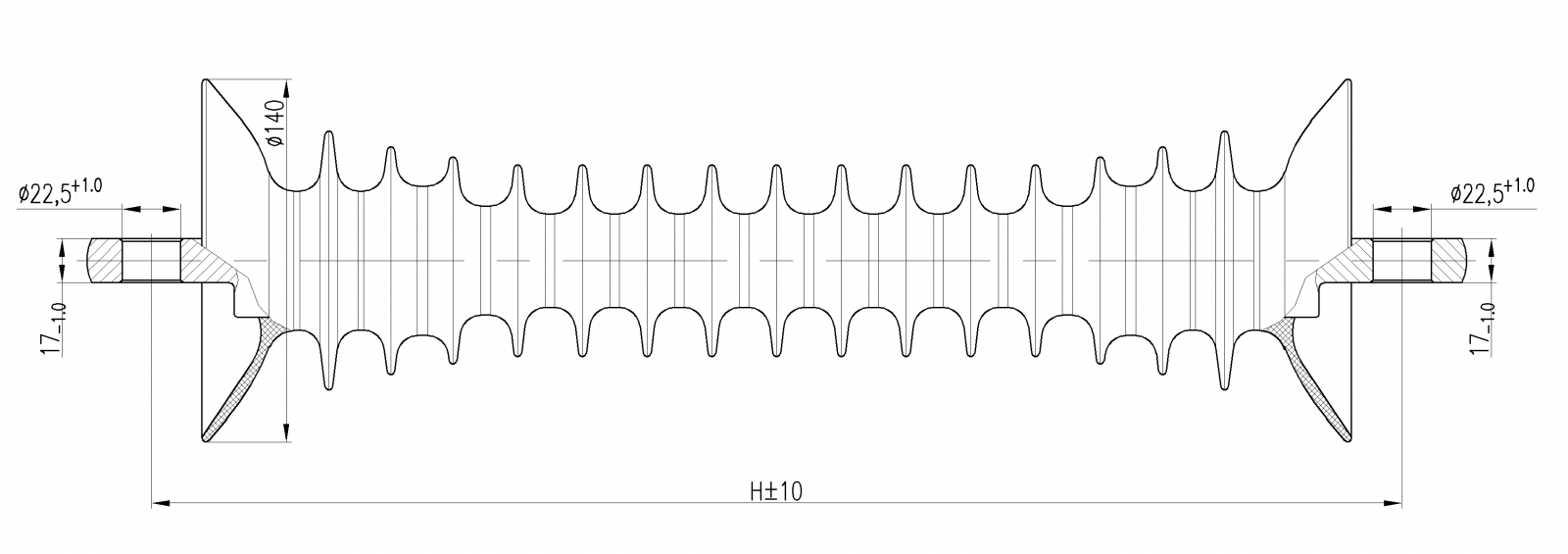

Строительная высота  Н, мм,  483
Масса, кг, не более 3,6

Изоляторы соответствуют ТУ 3494-025-54276425-2012, ТУ 3494-002-32943884-2019 и ГОСТ 30284
