Опорные стержневые полимерные изоляторы для токопроводов на напряжение 24 кВ
Опорные стержневые полимерные изоляторы внутренней установки типа ОСК 8-24-А УХЛ2 предназначены для изоляции и крепления токоведущих частей в экранированных токопроводах на напряжение до 24 кВ. Изоляторы изготовлены по технологии, применяемой для изоляторов наружной установки: металлические фланцы опрессованы на силовом элементе - высокопрочном стеклопластиковом стержне, сохраняющем механическую прочность при высоких температурах, в отличие от обычных электроизоляционных стеклопластиковых стержней; поверх стержня и фланцев нанесена цельнолитая защитная кремнийорганическая (силиконовая) оболочка, обладающая высокой гидрофобностью поверхности практически в любых условиях загрязнения. Особенность изоляторов - обеспечение надежной работы при предельных рабочих температурах внутри токопровода: от минус 70ºС до плюс 110ºС и при резких перепадах температур. Фланцы изоляторов выполнены из немагнитного металла для исключения нагрева вихревыми токами. Изоляторы имеют несколько исполнений по строительной высоте и присоединительным размерам резьбового фланца. Изоляторы имеют многолетний положительный опыт эксплуатации в России на большинстве ГРЭС, ТЭЦ, АЭС.
|
Наименование параметра |
Значение |
|
Номинальное рабочее напряжение, кВ |
24 |
|
Наибольшее рабочее напряжение, кВ |
26,5 |
|
Испытательное напряжение промышленной частоты в сухом состоянии, кВ, не менее |
75 |
|
Испытательное напряжение грозовых импульсов, кВ, не менее |
150 |
|
Механическая разрушающая сила на изгиб кH, не менее |
8 |
|
Масса, кг, не более |
4,2 |

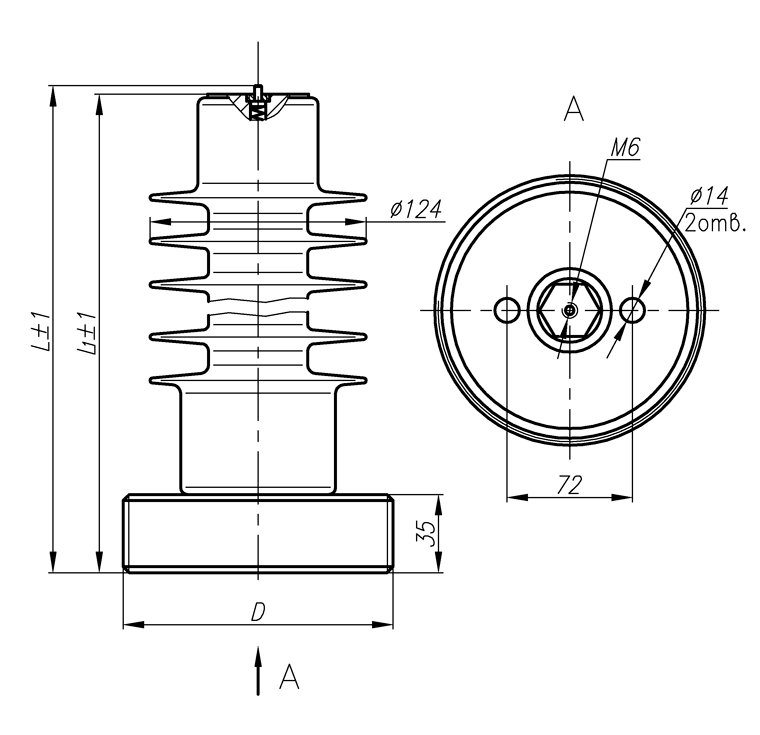

Геометрические параметры изоляторов
|
Обозначение изолятора |
L, мм |
L1, мм |
D, мм |
Длина пути утечки, мм |
Фарфоровый аналог |
|
ОСК 8-24-А УХЛ2 |
300 |
295 |
М155 |
570 |
ИОР-24-800 УХЛ2 |
|
ОСК 8-24-А УХЛ2 исполнение 2 |
300 |
295 |
М145 |
570 |
ИОР-24-800 УХЛ2 |
|
ОСК 8-24-А УХЛ2 исполнение 4 |
295 |
290 |
М145 |
570 |
ОФР-24-750кр. УХЛ2, Т2 |
Изоляторы соответствуют ТУ 3494-017-54276425-2007
