Изолятор ОСК 4-6 УХЛ2

Опорные стержневые полимерные изоляторы внутренней установки с кремнийорганической защитной оболочкой типа ОСК 4-6 УХЛ2 предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, в электродвигателях, в закрытых распределительных устройствах электрических станций и подстанций переменного тока напряжением до 6 кВ. Изоляторы типа ОСК 4-6 УХЛ2  являются самыми малогабаритными в  номенклатуре высоковольтных изоляторов. Изоляторы изготовлены по технологии, применяемой для изоляторов наружной установки: металлические фланцы опрессованы на силовом элементе - высокопрочном стеклопластиковом стержне, соизмеримым по прочности с легированными конструкционными сталями. Поверх стержня и фланцев нанесена цельнолитая защитная кремнийорганическая (силиконовая) оболочка.  Высокая гидрофобность поверхности защитной оболочки практически в любых условиях загрязнения и увлажнения росой обеспечивает низкие токи утечки (на 1 - 2 порядка ниже, чем у фарфоровых изоляторов), что, в свою очередь, повышает разрядные характеристики и положительным образом влияет на энергосбережение.   Изоляторы имеют несколько исполнений по размерам присоединительных шпилек во фланцах. По согласованию с заказчиком возможно изготовление изоляторов с другими присоединительными размерами присоединительных шпилек.

ОПОРНЫЙ СТЕРЖНЕВОЙ ПОЛИМЕРНЫЙ ИЗОЛЯТОР ВНУТРЕННЕЙ УСТАНОВКИ НА НАПРЯЖЕНИЕ 6 кВ

Наименование параметра ОСК 4-6 УХЛ2
Номинальное рабочее напряжение, кВ 6
Наибольшее рабочее напряжение, кВ 7,2
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее 32
Выдерживаемое напряжение грозовых импульсов, кВ, не менее 60
Механическая разрушающая сила на изгиб, кH, не менее 4
Длина пути утечки, мм, не менее 140
Вес, кг, не более 0,4
Фарфоровый аналог ИОР-6-2,5 УХЛ3
СА-3/6-У3

Изоляторы соответствуют ТУ 3494-014-54276425-2005

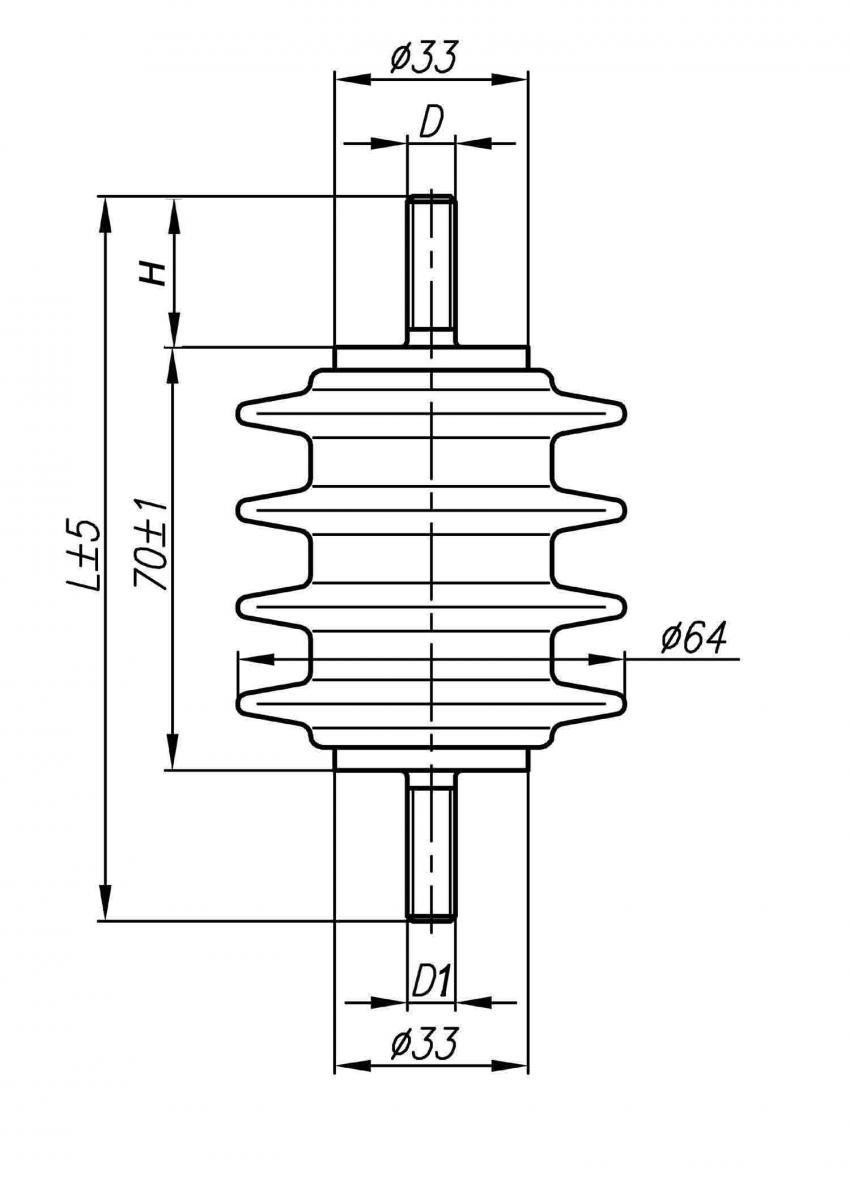

Присоединительные размеры изоляторов

Обозначение изолятора

D, мм

D1, мм

L, мм

Н, мм

ОСК 4-6-А УХЛ2

М8

М8

120

25

ОСК 4-6-М УХЛ2

М8

М8

130

30

ОСК 4-6-Н УХЛ2

М8

М10

130

30

ОСК 4-6-П УХЛ2

М8

М12

137

37

ОСК 4-6-У УХЛ2

М10

М10

120

25

ОСК 4-6-Э УХЛ2

М10

М10

140

25

ОСК 4-6-Б УХЛ2

М10

М10

130

30

ОСК 4-6-Г УХЛ2

М10

М10

140

35

ОСК 4-6-Д УХЛ2

М10

М10

156

43

ОСК 4-6-Л УХЛ2

М10

М10

170

50

ОСК 4-6-С УХЛ2

М10

М12

130

40

ОСК 4-6-Е УХЛ2

М10

М12

156

43

ОСК 4-6-Т УХЛ2

М10

М12

140

45

ОСК 4-6-Р УХЛ2

М10

М12

147

47

ОСК 4-6-К УХЛ2

М12

М12

140

25

ОСК 4-6-В УХЛ2

М12

М12

140

35

ОСК 4-6-И УХЛ2

М12

М12

170

50

ОСК 4-6-Ж УХЛ2

М12

М16

125

30

ОСК 4-6-Ф УХЛ2 М16 М16 140 35
