Распорки межфазные изолирующие полимерные РМИ 220 предназначены для исключения опасных сближений между проводами различных фаз и грозозащитными тросами при сильных ветрах, пляске проводов, образовании и сбросе гололеда на воздушных линиях электропередачи напряжением до 220 кВ. Распорки значительно ограничивают амплитуду колебаний проводов и обеспечивают сохранение необходимых изоляционных расстояний между фазами в критических точках.
При выборе номинальной длины распорки необходимо учитывать, что распорки должны устанавливаться в натяг между проводами, т.е. номинальную длину распорки необходимо выбирать несколько меньше, чем расчетное расстояние между проводами, либо выбирать распорку с регулируемой длиной. Методика определения необходимой длины распорки приведена внизу страницы. При монтаже распорок на провод рекомендуется использовать защитные протекторы типа ПЗС. В состав распорки протекторы ПЗС не входят, но могут входить в комплект поставки при соответствующем заказе. В случае применения протектора для выбора размера зажима для провода к диаметру провода необходимо добавить два диаметра проволоки защитного спирального протектора.

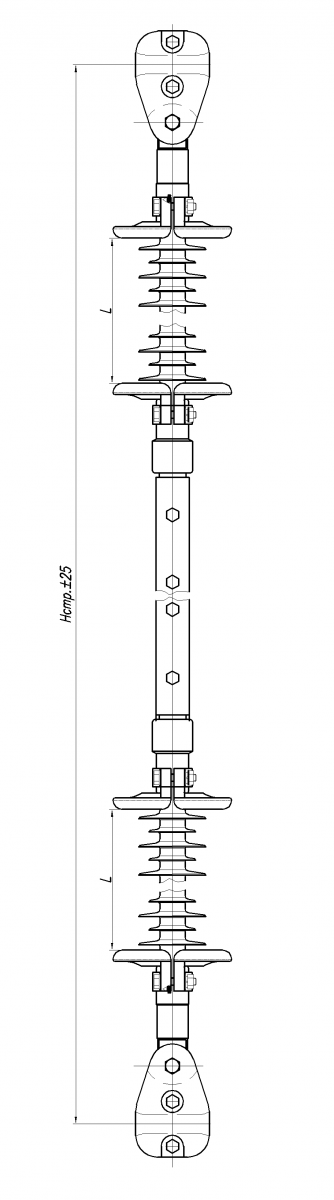

Распорки межфазные изолирующие на напряжение 220 кВ типа РМИ 220-2, РМИ-220-3
|
Наименование параметра |
РМИ 220-2 |
РМИ 220-3 |
|
Номинальное напряжение, кВ |
220 |
|
|
Максимальное рабочее напряжение, кВ |
252 |
|
|
Испытательное напряжение полного грозового импульса, кВ, не менее |
1500 |
|
|
Испытательное напряжение промышленной частоты в сухом состоянии / под дождем, кВ, не менее |
760 / 680 |
|
|
Испытательное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ, не менее |
300 |
|
|
Длина пути утечки, мм, не менее |
7200 |
10600 |
| Суммарный изоляционный промежуток ,= L•2, мм | 2600 | 3600 |
|
Минимальная разрушающая сила при сжатии, кН, не менее |
1,5 |
|
|
Минимальная разрушающая сила при растяжении, кН, не менее |
70 |
|
|
Минимальный разрушающий изгибающий момент, кНм, не менее |
1,5 |
|
|
Диапазон выбора строительных длин распорок, Н стр., м * |
4000 ÷ 14000 |
|
|
Диапазон регулировки строительной длины распорки, м |
По согласованию |
|
|
Диапазон диаметров закрепляемых проводов или защитных спиральных протекторов, установленных на провода в случае их применения, мм (по согласованию возможны другие размеры) |
13-19 19-25 25-30 30-35 |
|
|
Степень загрязнения по ГОСТ 9920, не более |
II |
III |
|
Масса, кг, не более (в зависимости от длины распорки) |
20 ÷ 35 |
|
Примечание. *) Рекомендуется выбирать распорки с фиксированной строительной длиной или с минимальным диапазоном регулировки с целью снижения массы распорок для минимального воздействия на провод при колебаниях.
Распорки изготавливаются по ТУ 3494-001-32943884-2018
Пример условного обозначения распорки на напряжение 220 кВ, на степень загрязнения атмосферы 2, фиксированной строительной длиной 4500 мм для диапазона диаметров проводов 19-25 мм:
Распорка РМИ 220-2-4500/19-25
Пример условного обозначения распорки на напряжение 220 кВ, на степень загрязнения 3, регулируемой строительной длиной 6800-7200 мм для диапазона диаметров проводов с учетом размера спирального защитного протектора 25-30 мм:
Распорка РМИ 220-3-6800-7200/25-30
Краткая методика определения длин распорок и мест их установки на ВЛ (можно использовать в случае отсутствия проекта расстановки распорок на ВЛ)
- Определяют район по пляске проводов согласно таблицы 6 РД 34.20.184-91.
- Выбирают схему установки распорок по разделу 5 РД 34.20.184-91 в зависимости от района по пляске.
- Согласно выбранной схемы установки распорок определяют места установки в расстояниях от опор в метрах.
- Рассчитывают расстояния между проводами в местах установки распорок, например, расчетное расстояние 6580 мм.
- Из соображения установки в натяг определяют номинальную длину распорки меньше, чем расстояние между проводами на (2÷5) % с точностью до 100 мм. В данном примере номинальная длина распорки - 6300 мм.
- С целью компенсации неточности расчетов расстояний между проводами и возможных различий в провисах проводов рекомендуется применять регулируемые распорки с возможностью регулировки в обе стороны от номинала. Обычно бывает достаточно плюс/минус 300 мм, но в зависимости от точности расчетов и номинальной длины распорки величина регулировки может быть другой. В данном примере для номинальной длины распорки 6300 мм длина регулируемой распорки будет 6000-6600 мм, но можно применить и нерегулируемую с длиной 6300 мм, если расстояние между проводами известно с высокой точностью. Стоит учитывать, что чем больше диапазон регулировки, тем выше цена распорки.
