Распорки межфазные изолирующие полимерные РМИ 110 предназначены для исключения опасных сближений между проводами различных фаз и грозозащитными тросами при сильных ветрах, пляске проводов, образовании и сбросе гололеда на воздушных линиях электропередачи напряжением до 110 кВ. Распорки значительно ограничивают амплитуду колебаний проводов и обеспечивают сохранение необходимых изоляционных расстояний между фазами в критических точках.

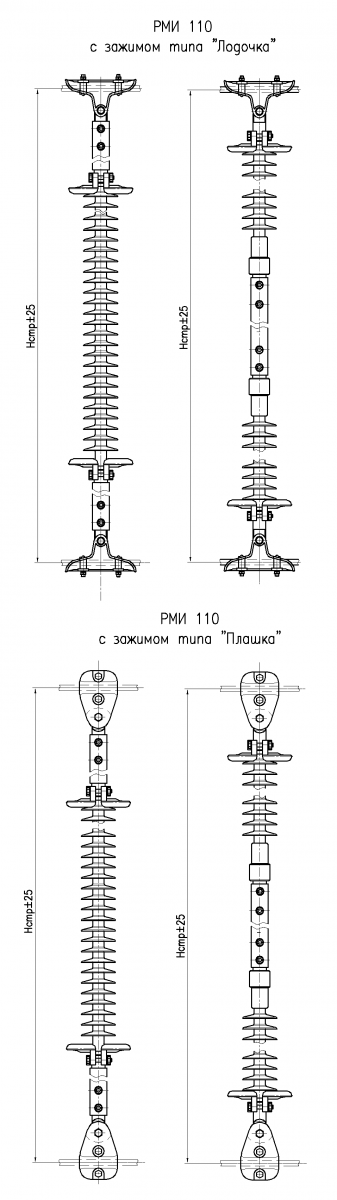

По конструктивным особенностям распорки делятся на одномодульные - с одним изоляционным модулем и двухмодульные - с двумя изоляционными модулями (см. рисунок). Двухмодульные распорки более жесткие, чем одномодульные, в связи с чем они удерживают провода не только при расхождении, но и при сближении. Одномодульные распорки работают в основном на растяжение, но в большинстве случаев этого достаточно, чтобы ограничить колебания проводов при пляске. Одномодульные распорки состоят из изолятора, содержащего один изолирующий элемент (модуль) и два узла регулировки длины (при необходимости), шарнирно соединенных с зажимами для крепления провода. Двухмодульные распорки состоят из изолятора, содержащего два изолирующих элемента (модуля), соединенных между собой узлом регулировки длины. Изолятор шарнирно соединен с зажимами для крепления провода. Опыт эксплуатации распорок РМИ 110, производства НПО Изолятор с 2007 г. не выявил разницы в надежности распорок различных типов. В соответствии с предпочтением Заказчиков, распорки могут поставляться с зажимом типа "Лодочка" или типа "Плашка" (см. рисунок).
При выборе номинальной длины распорки необходимо учитывать, что распорки должны устанавливаться в натяг между проводами, т.е. номинальную длину распорки необходимо выбирать несколько меньше, чем расчетное расстояние между проводами, либо выбирать распорку с регулируемой длиной. Методика определения необходимой длины распорки приведена внизу страницы. При монтаже распорок на провод рекомендуется использовать защитные протекторы типа ПЗС. В состав распорки протекторы ПЗС не входят, но могут входить в комплект поставки при соответствующем заказе.
Распорки межфазные изолирующие на напряжение 110 кВ типа РМИ 110
| наименование параметра | Значение параметра |
| Номинальное рабочее напряжение, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее | 500 |
| Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее | 395 |
| 50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее | 140 |
| Выдерживаемое напряжение грозовых импульсов, кВ, не менее | 900 |
|
Механическая разрушающая сила при растяжении, кH, не менее: для зажима типа "Плашка" Для зажима типа "Лодочка" |
70 35 |
|
Строительные длины нерегулируемых распорок, Hстр., мм (По согласованию с заказчиком выпускаются другие длины распорок ) |
2500 3000 3500 4500 6000 7000 8200 |
|
Строительные длины регулируемых распорок, Hстр., мм (По согласованию с заказчиком выпускаются другие длины распорок ) |
3200-3800 |
| Диапазон диаметров закрепляемых проводов или защитных спиральных протекторов, установленных на провода в случае их применения, мм |
12-20 - зажим "Лодочка" 8-12 - зажим "Плашка" |
| Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более (в зависимости от обозначения распорки) |
III и IV |
| Масса, кг, не более | 20,0 |
Распорки изготавливаются по ТУ 3494-001-32943884-2018 или ТУ 3494-018-54276425-2009
Пример условного обозначения распорки на напряжение 110 кВ, для IV степени загрязнения по ГОСТ 9920, со строительной длиной 3200 мм для провода диаметром 25-30 мм:
РМИ 110-4-3200/25-30
Пример условного обозначения распорки на напряжение 110 кВ, для III степени загрязнения по ГОСТ 9920 с регулируемой строительной длиной 3200-3800 мм для провода диаметром 19-25 мм:
РМИ 110-3-3200-3800/19-25
Краткая методика определения длин распорок и мест их установки на ВЛ (можно использовать в случае отсутствия проекта расстановки распорок на ВЛ)
- Определяют район по пляске проводов согласно таблицы 6 РД 34.20.184-91
- Выбирают схему установки распорок по разделу 5 РД 34.20.184-91 в зависимости от района по пляске
- Согласно выбранной схемы установки распорок определяют места установки в расстояниях от опор в метрах
- Рассчитывают расстояния между проводами в местах установки распорок, например, расчетное расстояние 4580 мм.
- Из соображения установки в натяг определяют номинальную длину распорки меньше, чем расстояние между проводами на (2÷5) % с точностью до 100 мм. В данном примере номинальная длина распорки - 4400 мм.
- С целью компенсации неточности расчетов расстояний между проводами и возможных различий в провисах проводов рекомендуется применять регулируемые распорки с возможностью регулировки в обе стороны от номинала. Обычно бывает достаточно плюс/минус 300 мм, но в зависимости от точности расчетов и номинальной длины распорки величина регулировки может быть другой. В данном примере для номинальной длины распорки 4400 мм длина регулируемой распорки будет 4100-4700 мм, но можно применить и нерегулируемую с длиной 4400 мм, если расстояние между проводами известно с высокой точностью. Стоит учитывать, что чем больше диапазон регулировки, тем выше цена распорки.
