Опорные стержневые полимерные изоляторы для токопроводов на напряжение 10 кВ
Опорные стержневые полимерные изоляторы внутренней установки типа ОСК 8-10-Б УХЛ2, ОСК 8-10-В УХЛ2, ОСК 8-10-Е УХЛ2 предназначены для изоляции и крепления токоведущих частей в экранированных токопроводах на напряжение до 10 кВ. Изоляторы изготовлены по технологии, применяемой для изоляторов наружной установки: металлические фланцы опрессованы на силовом элементе - высокопрочном стеклопластиковом стержне, сохраняющем механическую прочность при высоких температурах; В качестве наружной изоляции используется цельнолитая защитная кремнийорганическая (силиконовая) оболочка, обладающая высокой гидрофобностью поверхности практически в любых условиях загрязнения. Особенность изоляторов - обеспечение надежной работы при предельных рабочих температурах внутри токопровода: от минус 70ºС до плюс 110ºС и при резких перепадах температур. Фланцы изоляторов выполнены из алюминиевого сплава для предотвращения нагрева паразитными токами. Изоляторы имеют многолетний положительный опыт эксплуатации в России на большинстве ГРЭС, ТЭЦ, АЭС.
|
Наименование параметра |
ОСК 8-10-Б УХЛ2 |
ОСК 8-10-В УХЛ2 |
ОСК 8-10-Е УХЛ2 |
||
|
Номинальное рабочее напряжение, кВ |
10 |
||||
|
Наибольшее рабочее напряжение, кВ |
12 |
||||
|
Испытательное напряжение промышленной частоты в сухом состоянии, кВ, не менее |
42 |
||||
|
Испытательное напряжение грозовых импульсов, кВ, не менее |
75 |
||||
|
Механическая разрушающая сила при изгибе, кН, не менее |
8 |
||||
|
Длина пути утечки, мм, не менее |
320 |
239 |
320 |
||
|

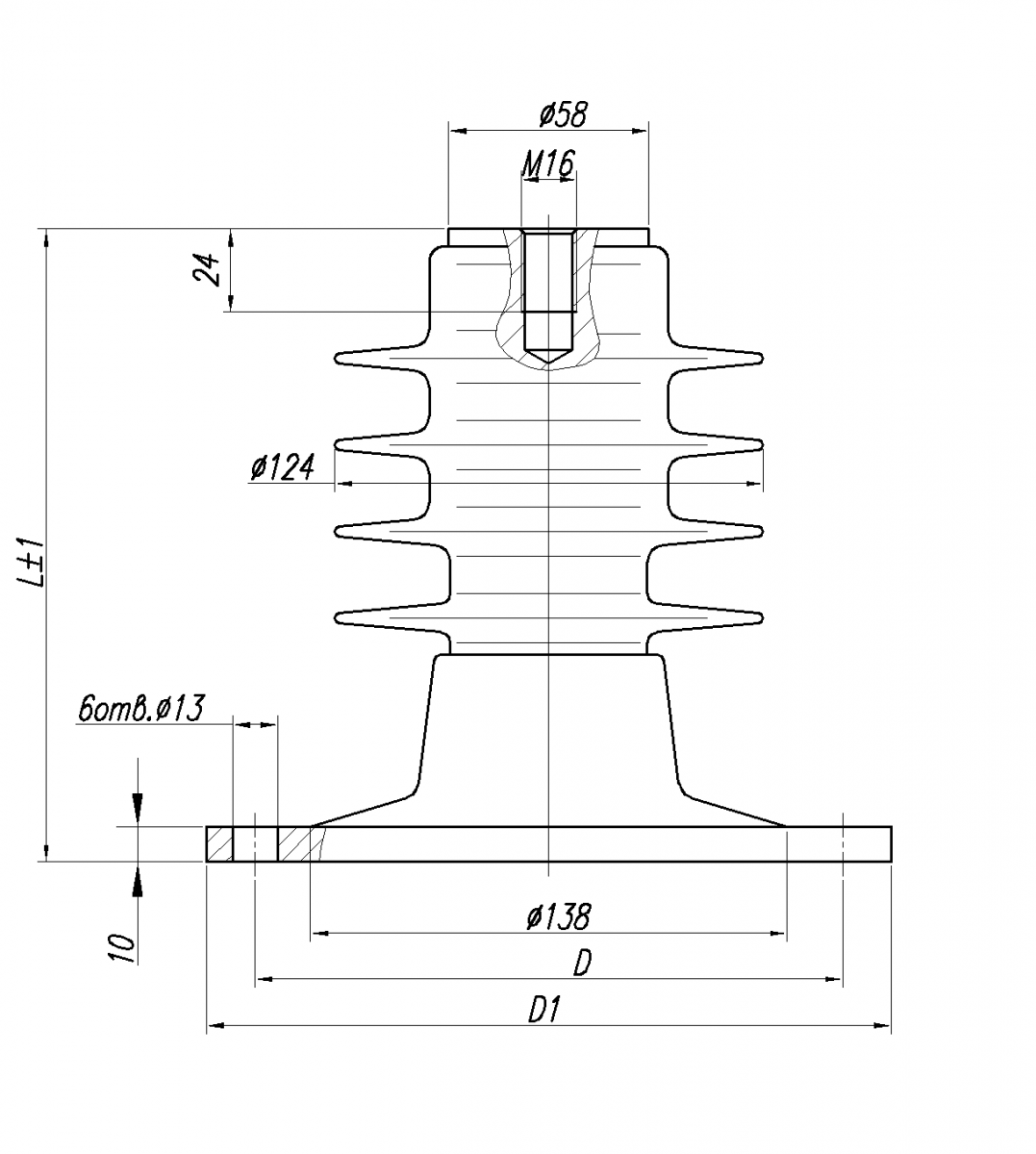

Строительная высота, L, мм |
183 |
167 |
187 |
||
|
Диаметр расположения отверстий во фланце, D, мм |
170 |
170 |
190 |
||
|
Наружный диаметр фланца, D1, мм |
198 |
198 |
218 |
||
|
Масса, кг, не более |
2,6 |
2,4 |
2,9 |
||
Изоляторы изготавливаются по ТУ 3494-017-54276425-2007
