Опорные стержневые полимерные изоляторы для токопроводов на напряжение 20 кВ
Опорные стержневые полимерные изоляторы внутренней установки типа ОСК 8-20-А УХЛ2 исполнений 2 ÷ 12 предназначены для изоляции и крепления токоведущих частей в экранированных токопроводах на напряжение до 20 кВ. Изоляторы изготовлены по технологии, применяемой для изоляторов наружной установки: металлические фланцы опрессованы на силовом элементе - высокопрочном стеклопластиковом стержне, сохраняющем механическую прочность при высоких температурах, в отличие от обычных электроизоляционных стеклопластиковых стержней; поверх стержня и фланцев нанесена цельнолитая защитная кремнийорганическая (силиконовая) оболочка, обладающая высокой гидрофобностью поверхности практически в любых условиях загрязнения. Особенность изоляторов - обеспечение надежной работы при предельных рабочих температурах внутри токопровода: от минус 70ºС до плюс 110ºС и при резких перепадах температур. Фланцы изоляторов выполнены из немагнитного металла для исключения нагрева вихревыми токами. Изоляторы имеют несколько модификаций по строительной высоте и присоединительному размеру резьбового фланца. Изоляторы имеют многолетний положительный опыт эксплуатации в России на большинстве ГРЭС, ТЭЦ, АЭС.
|
Наименование параметра |
Значение |
|
Номинальное рабочее напряжение, кВ |
20 |
|
Наибольшее рабочее напряжение, кВ |
24 |
|
Испытательное напряжение промышленной частоты в сухом состоянии, кВ, не менее |
65 |
|
Испытательное напряжение грозовых импульсов, кВ, не менее |
125 |
|
Механическая разрушающая сила на изгиб кH, не менее |
8 |
|
Масса, кг, не более |
3,6 |

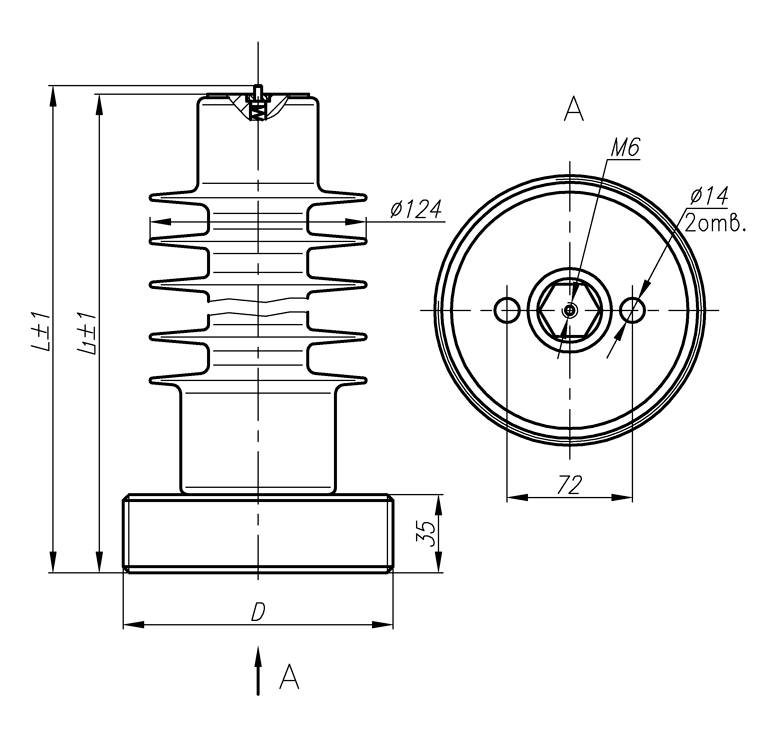

Геометрические параметры изоляторов
|
Обозначение изолятора |
L, мм |
L1, мм |
D, мм |
Длина пути утечки, мм |
Фарфоровый аналог |
|
ОСК 8-20-А УХЛ2 исполнение 2 |
268 | 263 | М145 | 495 | ОФР-20-750кр. УХЛ2 |
| ОСК 8-20-А УХЛ2 исполнение 3 |
255 |
250 |
М145 |
410 |
|
|
ОСК 8-20-А УХЛ2 исполнение 4 |
230 |
225 |
М155 |
410 |
|
|
ОСК 8-20-А УХЛ2 исполнение 5 |
225 | 220 | М145 | 410 | |
|
ОСК 8-20-А УХЛ2 исполнение 6 |
230 | 225 | М145 | 410 | |
|
ОСК 8-20-А УХЛ2 исполнение 12 |
225 | 220 | М155 | 410 |
Изоляторы соответствуют ТУ 3494-017-54276425-2007
